我国有800余座转炉,煤气经汽化冷却烟道降温至900℃以下后,通常采用喷水或喷水雾降温方式,其中60%LT干法和40%OG湿法,均将转炉中低温显热资源白白浪费;同时转炉前烧/后烧段的煤气被点燃放散,煤气化学热大量损失。


转炉显热回收技术替代蒸发冷,实现了转炉1600-200℃全宽域余热的全部回收,达到了转炉-30 kgce/t硬性指标,全干法显热回收技术成功解决了转炉煤气因爆炸性、多尘性及波动性导致的余热回收困难这一世界性技术难题,实现了转炉煤气纯干态除尘换热,彻底摒弃了传统OG法(日本)和LT法(德国)依赖喷水/水雾降温—除尘的工艺路线,通过变革性新工艺,实现更高效低碳节能。


包钢6#、3#-100t转炉由原LT法改造为全干法后,吨钢节约标煤:7.58kg;年节约标煤:0.758万吨;年减排CO2: 2万吨;每台吨钢产生经济效益为13.08元,年经济效益:1308万元。


首钢京唐3#-200转炉由原LT法改造为全干法后,吨钢产生经济效益为10.37元,年经济效益:2385万元。


若全国800座转炉采用全干法显热回收技术,每年可为钢铁企业节约标准煤990万吨,减排二氧化碳2625万吨,创造直接经济效益数百亿元以上,彻底替换现有高能耗的LT干法和OG湿法工艺,助力钢厂降本增效。

合作案例

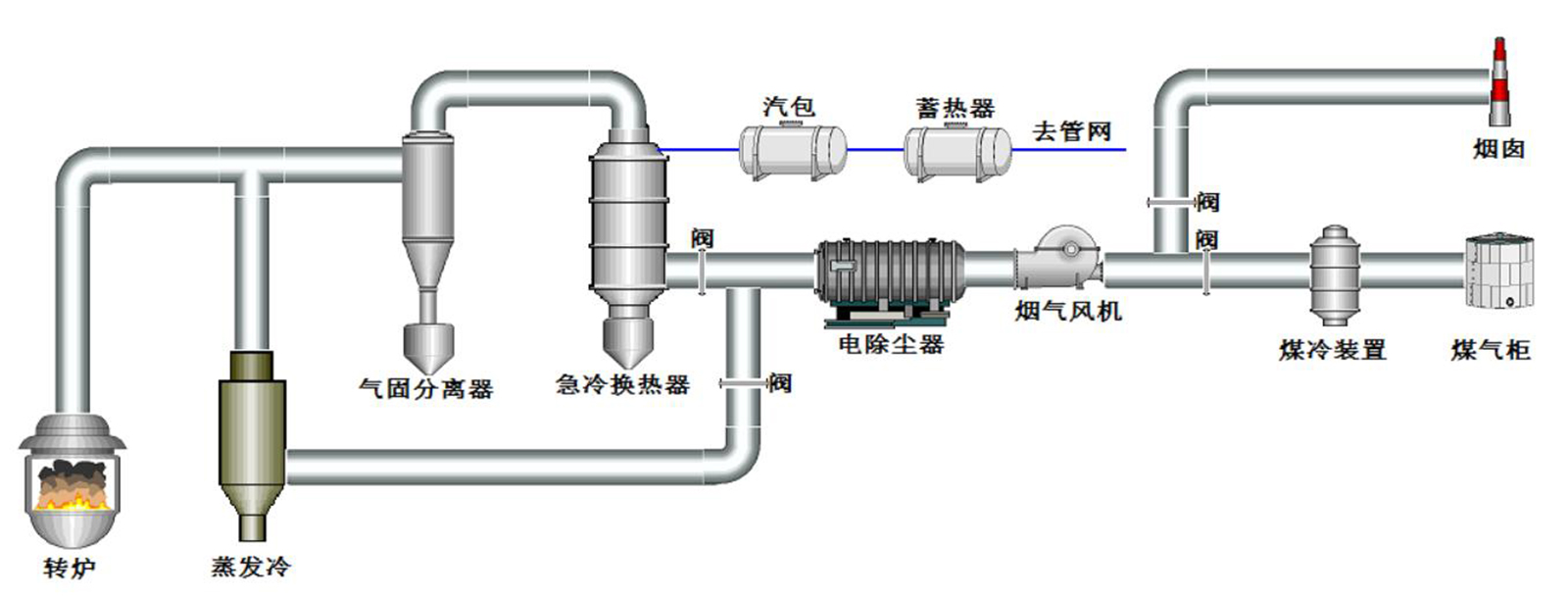

包钢集团6#炉LT干法改全干法显热回收工艺路线图
包钢集团6#炉LT干法改全干法显热回收工艺路线图

旁路烟道,保留原设备,不影响生产;除尘效率高,一年数据对比EC系统翻番。

强制急冷换热,换热效率高,力学所自主研究,海陆重工专业制造优势。

整个系统负压运行,要求密闭无泄漏 ;泄爆安全装置,特殊情况应急泄压。

系统全程不堵灰,压力稳定;自动清灰 ,光洁、确保换热效果、长期稳定。

数字建模系统 ,适应转炉耦合一体; 一体化程度高,场地小;改造做调整。

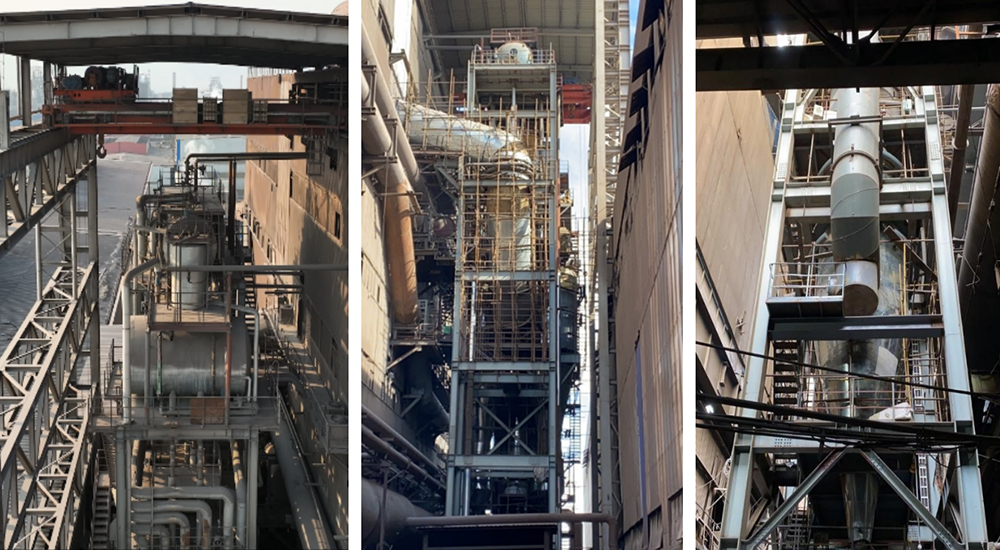

包钢集团6#炉100t转炉煤气全干法显热回收
包钢集团6#炉100t转炉煤气全干法显热回收

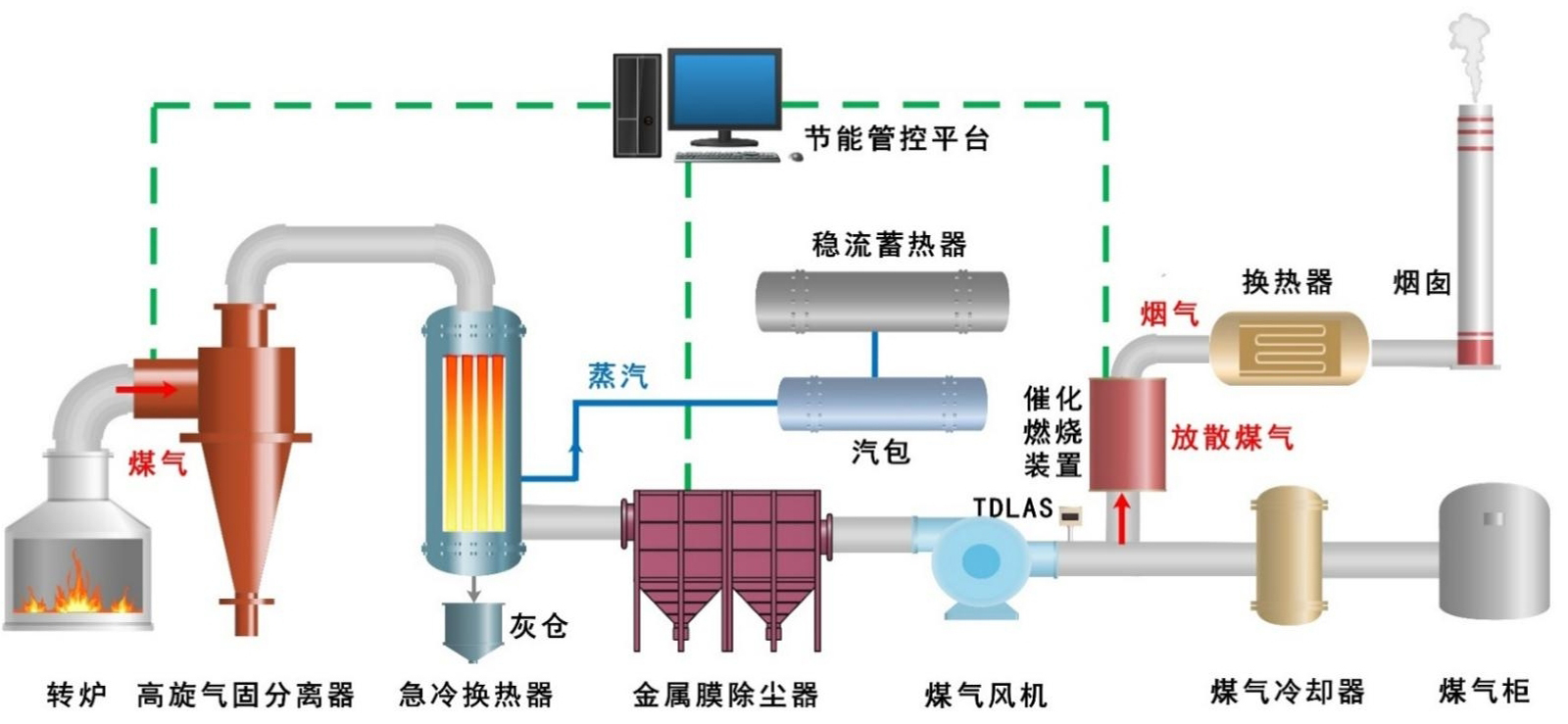

包钢集团3#转炉全干法烟气净化回收新工艺路线
包钢集团3#转炉全干法烟气净化回收新工艺路线

汽化冷却烟道后的转炉煤气先进入全显热回收系统,实现转炉煤气的粗除尘及显热回收;经过降温除尘后的煤气最后进入金属膜除尘系统,实现颗粒物的超低排放;放散煤气采用催化燃烧方式替代现有“点天灯”方式,实现CO的近零排放。
