气化炉
气化炉是煤制气装置的核心设备，根据原料煤的不同特性，分多种气化工艺。我司2009年成为壳牌煤气化关键设备气化炉和合成气冷却器内部废热锅炉的授权供货商。是国内首批国产化替代进口的供应商。我司内承制了不同工艺包的气化炉50余台，包括宁煤炉、西门子炉、壳牌炉、华东理工四喷嘴水煤浆、KBR等炉型。其中空气化工产品有限公司大型气体岛工程。呼和浩特项目气化炉2台，为迄今为止全球最复杂气化炉。
美国KBR的传输气化炉技术由美国KBR公司在流化床催化裂解技术基础上研发。相比传统的循环流化床，传输气化炉有更高的循环率、循环速度与气化密度，因此具有更高的生产量、更好的混合、更高的传热率。传输气化炉在灰熔点以下运行，所以它更适合高水分、高煤灰分的低价煤种，运行更可靠。
合作案例

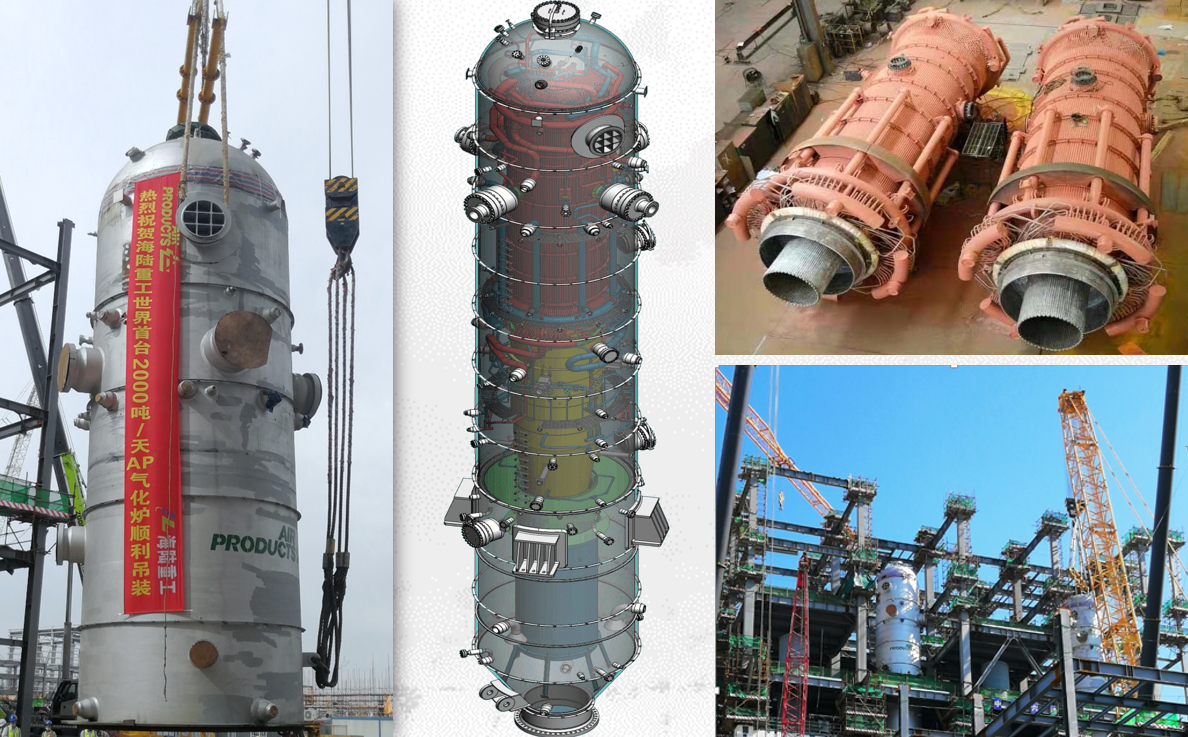

空气化工产品呼和浩特气化炉
设计压 ：5.1/FV
设计温度：400℃
尺寸：DN4450×88/88+6×30000
材质：干区SA387Gr.11CL2
湿区：SA387.Gr11CL2+316L堆焊/NO8825堆焊

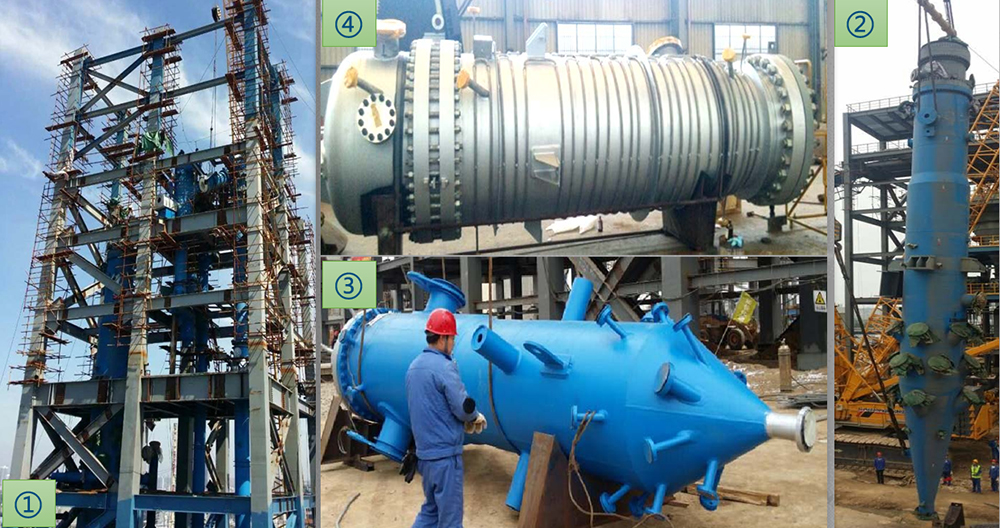

陕西延长石油碳氢资源高效综合利用工业示范项目
①气化炉
②合成气冷却器
③粗灰冷却器
④细灰冷却器
尺寸：DN2200*110*42000
材质：SA-516-70N/SA-765Gr.II SA-333-Gr.6/SA-106-B

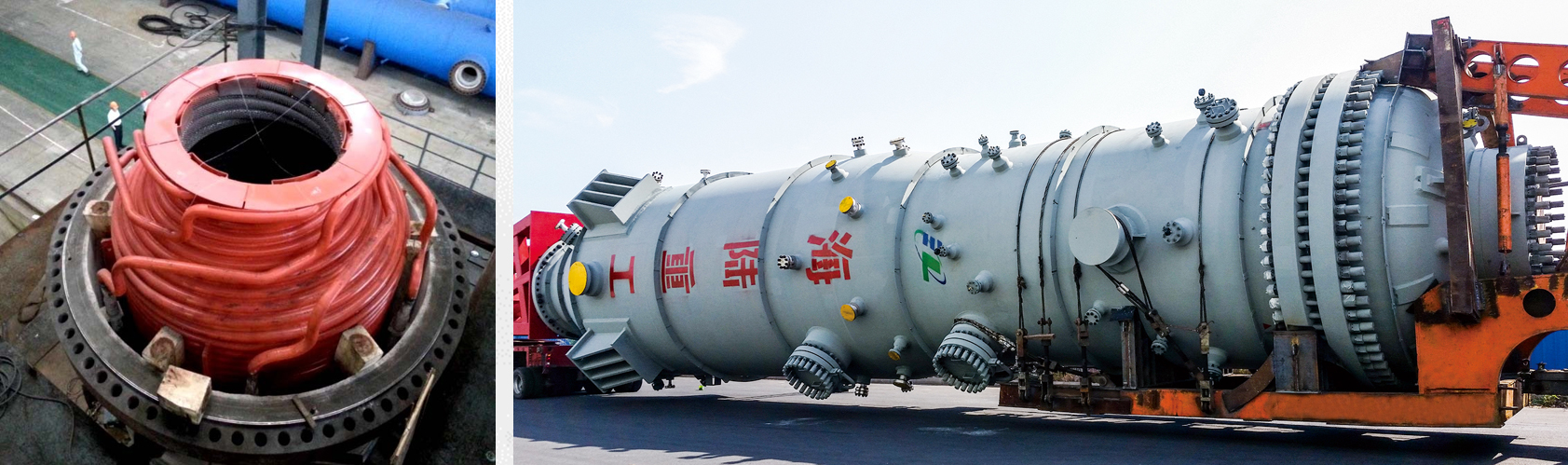

神华宁煤项目—神宁炉（国内首台）
设计压力：6.2MPa
设计温度：350℃
工作介质：合成气、N2、炉渣、黑水
气化反应室：14Cr1MoR
激冷室：14Cr1MoR+316L
激冷内件：INCOLOY825/316L
容器净重：277030Kg（不含衬里）

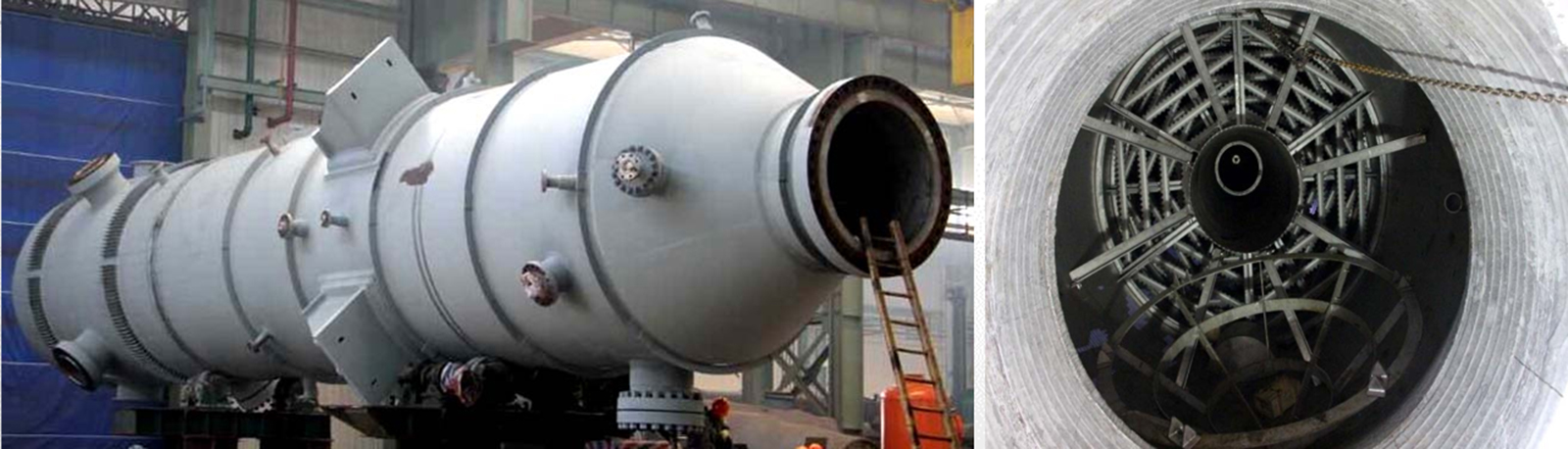

华昌项目四喷嘴水煤浆汽化炉
四喷嘴气化炉，采用预膜式喷嘴，其雾化夹角大，又因采用对撞方式，其混合更充分。
当某一个喷嘴因自身或其他外在原因雾化不好时，由于形成了撞击流，其影响也非常小。
气化反应室：DN3600*110 SA387Gr.11Cl.2
激冷环和下降筒：INCOLOY825
激冷室：DN3600*110+6 SA387Gr.11Cl.2+316L
| 气化炉业绩表 | |||||
| 主要材质 | 设备名称 | 主要规格(mm) | 重量（KG） | 生产日期 | 订货单位或工程名称 |
| S31603+15CrMoR | 气化炉短节 | DN2330*1692*6+50 | 5500 | 2022 | 天辰工程-鲁南化工己内酰胺配套装置 |
| 14Cr1MoR/SS316L堆焊 | 气化炉（含内件） | 设计压力6.2MPa设计温度350℃ | 298100 | 2019 | 宁夏神耀科技有限责任公司安徽碳鑫科技有限公司焦炉煤气综合利用项目 |
| DN3500/4000×85/90+6×22515 | |||||
| 14Cr1MoR/SS316L堆焊 | 气化炉（含内件）2台 | 设计压力6.2MPa设计温度350℃ | 560000 | 2019 | 宁夏神耀科技有限责任公司宁夏鲲鹏40万吨/年乙二醇项目 |
| DN3500/4000×85/90+6×22515 | |||||
| 气化室;SA387Gr.11CL2 | 四喷嘴水煤浆气化炉（2台） | 设计压力7.15/FV设计温度400℃ | 295000 | 2019 | 中国五环工程有限公司湖北云华安合成氨搬迁技改项目 |
| 激冷室：SA387.Gr11CL2+316L堆焊 | DN3600×110×22783 | ||||
| 干区SA387Gr.11CL2 | AP气化炉（2台） | 设计压力5.1/FV设计温度400℃ | 456000 | 2019 | 空气化工产品（呼和浩特）有限公司 |
| 湿区：SA387.Gr11CL2+316L堆焊/NO8825堆焊 | DN4450×88/88+6×30000 | ||||
| 外壳：Q345R | 气化炉及废热锅炉 | DN4600*28*88000 | 气化炉：260t； | 2018 | 杭州锦江集团——河南开曼铝业煤气化升级项目 |
| 水冷壁20G | 废锅283t | ||||
| 气化室：SA387Cr11.CL2、 | 气化炉 | Ф3600×110×22783 | 295000 | 2016 | 江苏华昌化工股份有限公司技改项目（华东理工四喷嘴） |
| 激冷室：SA387Cr11.CL2+316L堆焊 | |||||
| SA-516-70N/SA-765Gr.Ⅱ | KSY气化炉、粗细灰冷却器 | Ф2200*110*42000 | 161000 | 2014 | 陕西延长石油碳氢资源高效综合利用项目（KSY技术） |
| SA-333-Gr.6/SA-106-B | |||||
| 14Cr1MoR、15CrMoR | 气化炉（五环） | Ф4000×6+90×21630 | 253770 | 2013 | 神华宁煤400万吨/年煤炭间接液化项目（宁煤炉） |
| SA387 Gr11 CL.2 | 气化炉（寰球） | Ф4000×6+90×21630 | 307000 | 2013 | 神华宁煤400万吨/年煤炭间接液化项目（西门子炉） |
| SA387Cr11.CL2Incoloy825 | 气化炉 | Ф3600×110×22783 | 295000 | 2013 | 江苏华昌化工股份有限公司（华东理工四喷嘴） |
| SA516-70，SA537-2，SA765-11，SB168 | 气化炉（KBR）、废热锅炉、蒸汽加热炉、粗细灰冷却器 | Ф3800*120*34000 | 1450000 | 2011 | 锡林郭勒苏尼特碱业有限公司节能降耗技术改造项目（KBR技术） |
| SA516Gr70/SA387GR22/ | 气化炉（KBR）废热锅炉、蒸汽加热炉、粗细灰冷却器 | 设计压力4.3(壳)/3.9(管) δ=32~200 | 1800000 | 2010 | 东莞IGCC改造工程（KBR技术） |
| SB168 NO6601 | |||||
| Q345R t=20~30 | 煤气化装置气化炉及余热锅炉 | 设计压力0.7 | 600000 | 2007 | SES枣庄项目(U-GAS技术） |
| SA387堆焊309 | 德士古气化炉 | φ4100×120×20000 | 280000 | 2010 | 陕西中化益业60万吨煤制甲醇项目（GE水煤浆技术） |
