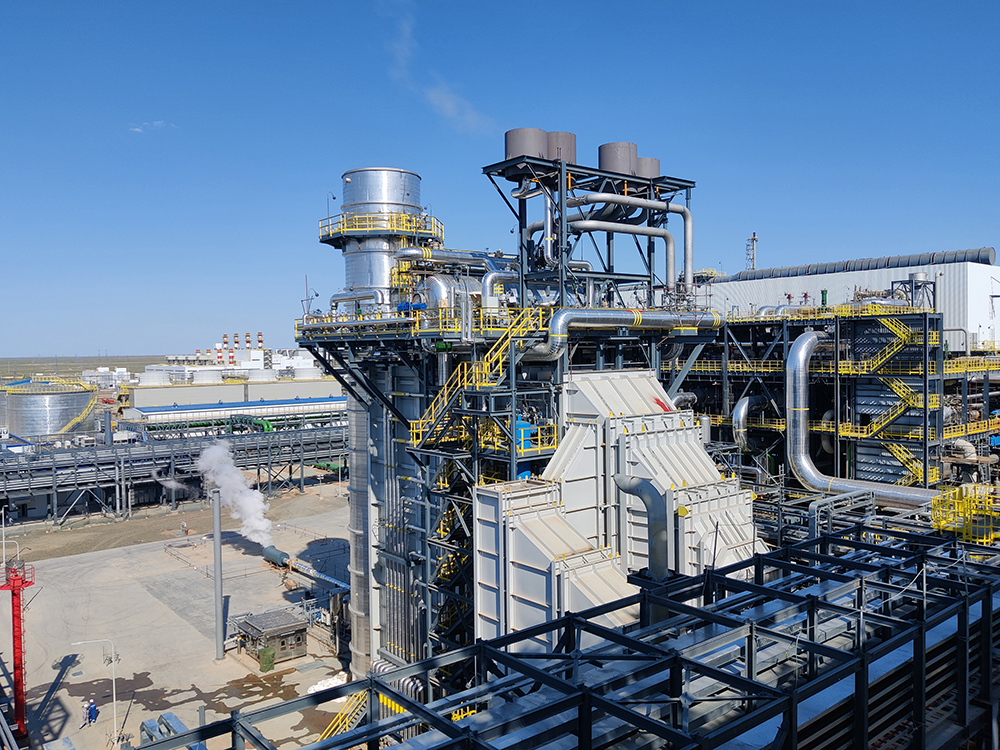

HRSG废热锅炉蒸汽设计压力5.3MPa，蒸汽温度410℃，蒸汽流量297t/h。补燃最大功率82MW。

HRSG废热锅炉设计用于通过从CATOFIN装置反应器系统的总烟气中回收热量来生产过热高压蒸汽。总烟气由来自反应器的再生空气加上来自空气压缩机燃气轮机的废气组成。HRSG废热锅炉的补燃燃烧装置中的总烟气预热至最高650℃（按800℃设计）。

HRSG废热锅炉由四个部分组成。第一部分对汽轮机冷凝水进行预热，然后将冷凝水送至除氧器。第二部分预热高压蒸发器和反应器出水蒸汽发生器的锅炉给水。高压蒸发器是第三部分，由高压盘管和汽包组成。废热锅炉的第四部分使高压蒸发器段和反应器出水蒸汽发生器中产生的高压蒸汽过热。此外，还设计SCR系统，以减少总烟气流中的NOx。
